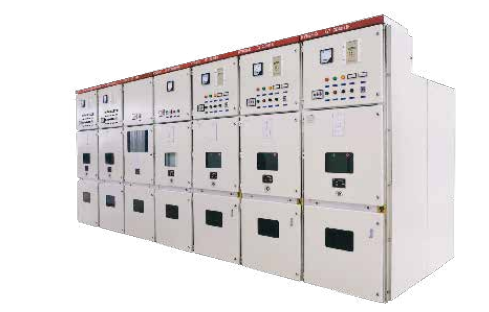

GCK de baixa tensão O gabinete de distribuição tipo removível é adequado para sistema de transmissão e distribuição trifásico de cinco fios CA 50 Hz, 660 V e inferior.
Como sistema de energia para usinas de energia, subestações, empreendimentos industriais e de mineração e edifícios altos no uso de eletricidade, alimentação, iluminação e controle de motores.
O produto está em conformidade com IEC439-1 'comutadores e equipamentos de controle de baixa tensão';Gb7251.1-1997, ZBK36001-89 'equipamento de comutação completo tipo retirada de baixa tensão' padrão.
Tipo de extração de baixa tensão GCK armário de distribuição, usando estrutura de montagem avançada e unidade de combinação, unidade de combinação de extração IP30, segura, confiável e compacta.
O gabinete de distribuição de energia de baixa tensão GCK possui um gabinete de medição especial, que pode atender aos requisitos do sistema de fonte de alimentação para medição de baixa tensão.
Gabinete de distribuição de energia de baixa tensão GCK, com gabinete especial de capacitor eletrostático, como compensação de potência reativa.
Condições normais de serviço:
1, a temperatura do ar ambiente não é alta e seca + 40 ℃, não inferior a -5 ℃, e a temperatura média dentro de 24 horas não é superior a
℃.
2, o ar está limpo, umidade relativa na temperatura máxima +40°C, não superior a 50%;Em temperaturas mais baixas, permita
Por exemplo: 90% a +20°C;Permita a condensação que pode ocorrer devido a mudanças de temperatura.
3. A altitude não deve exceder 2.000 m.
Recursos de estrutura:
O gabinete de distribuição de energia com retirada de baixa tensão GCKl é uma estrutura combinada totalmente montada e o esqueleto básico é montado com perfis especiais
E = 20 mm.
Como todas as estruturas da estrutura são conectadas por parafusos, a deformação e o estresse da soldagem são evitados e a precisão é melhorada
Cada gabinete é dividido em três partes, ou seja, a sala do barramento principal na parte superior que pode ser penetrada pelo barramento horizontal, a parte frontal é dividida em várias câmaras de unidades funcionais com divisória e a altura após combinação é de 1760 mm.A parte traseira é a sala dos cabos e o interior está equipado com um suporte para entrada e saída de cabos.
Um barramento vertical é disposto na parte traseira da câmara da unidade funcional do tipo extração, e o barramento vertical é conectado ao barramento ramificado e ao barramento horizontal.Cada unidade funcional do tipo extração é conectada ao barramento vertical na posição conectada, e a placa metálica de vedação da parte superior do gabinete é fornecida com uma janela de ventilação;Quando a parte superior precisa entrar e sair do fio, a placa de vedação de isolamento é usada, e a parte inferior é a placa de vedação de metal, e o furo é feito nela para facilitar a entrada e saída do cabo.
Estrutura do sistema extraível:
Os componentes elétricos de cada unidade funcional são instalados em uma gaveta, o que pode deixar toda a unidade fora do gabinete, segura e conveniente para manutenção.
A gaveta é instalada em um gabinete de 600mm de largura com três posições: 'separada', 'teste' e 'conectada'.
O lado de entrada da fonte de alimentação no compartimento da gaveta está equipado com uma válvula.A válvula abre automaticamente quando a gaveta está na posição de teste 'teste' e 'conectada', e a válvula fecha automaticamente quando a gaveta está na posição 'separada'.
Existe um dispositivo de intertravamento entre a porta da câmara e o interruptor principal do circuito.A porta da câmara não pode ser aberta quando o interruptor principal está fechado e a porta pode ser destravada em circunstâncias especiais.
A corrente do circuito principal é de 100A e inferior, e a altura da câmara é de 220 mm;Para circuitos 45A e inferiores, duas gavetas podem ser instaladas lado a lado.A altura da câmara do circuito 200A, 400A é geralmente 440 mm, a câmara do circuito 600A é geralmente 660 mm.
Estrutura do sistema de plug-ins:
Corrente do circuito principal & GT;Em 630A, é adotado o disjuntor tipo quadro de estrutura tipo plugue, e o parafuso é empurrado para completar a conexão e desconexão com o barramento com a alavanca de operação tremendo.Outros componentes elétricos, exceto o interruptor principal, são fixados na câmara.
Estrutura fixa do sistema:
A unidade de medição e o gabinete do capacitor eletrostático são instalados em modo fixo e todos os componentes elétricos são instalados na placa de montagem do feixe do PDC.
