Os componentes estruturais mais básicos de um transformador são compostos por núcleos de ferro, enrolamentos e isolamento.Além disso, para uma operação segura e confiável, também são instalados tanque de combustível, dispositivo de resfriamento e dispositivo de proteção.
(1) Núcleo de ferro: O núcleo de ferro do transformador é o caminho da linha de força magnética, que desempenha o papel de concentrar e fortalecer o fluxo magnético e, ao mesmo tempo, é utilizado para apoiar o enrolamento.
(2) Enrolamento: O enrolamento do transformador é o caminho da corrente, e a corrente passa através do enrolamento, e a força eletromotriz induzida é gerada por indução eletromagnética.
(3) Tanque de óleo: O tanque de óleo é a carcaça do transformador imerso em óleo.O corpo principal do transformador é colocado no tanque de óleo e o tanque é preenchido com óleo do transformador.

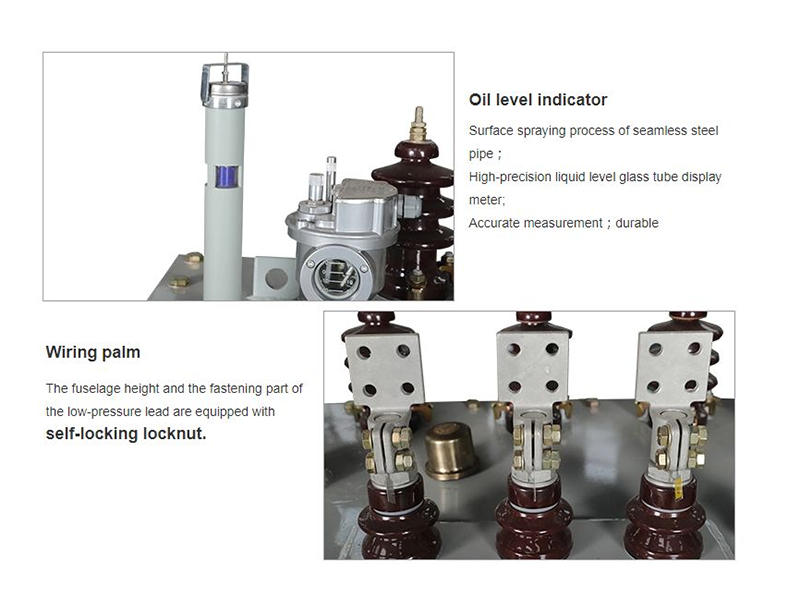

(4) Almofada de óleo: A almofada de óleo também é chamada de tanque auxiliar de óleo.É um recipiente em forma de barril feito de chapa de aço.Ele é instalado horizontalmente na tampa do tanque de óleo do transformador e conectado ao tanque de óleo por um tubo curvo.Uma extremidade da almofada de óleo está equipada com um indicador de nível de óleo.O volume da almofada de óleo é geralmente de 8% a 10% do volume de óleo do tanque de óleo do transformador.Sua função é que o interior do transformador seja preenchido com óleo, e como o nível de óleo na almofada de óleo está dentro de um certo limite, quando o óleo se expande e contrai em diferentes temperaturas, há espaço para manobra, e a posição sobressalente em a almofada de óleo é pequena, para que haja menos contato entre o óleo e o ar.Reduz a possibilidade de o óleo ficar molhado e oxidado.Além disso, o óleo no conservador de óleo é muito mais frio do que o óleo na parte superior do tanque de óleo e quase não há convecção com o óleo no tanque de óleo.Um relé de gás é instalado no tubo de conexão entre a almofada de óleo e o tanque de óleo para refletir a falha interna do transformador.
(5) Respirador: O respirador está equipado com um dessecante, nomeadamente sílica gel, que é utilizado para absorver a humidade do ar.
(6) Tubo à prova de explosão: O tubo à prova de explosão é instalado na tampa do tanque de óleo do transformador.A parte superior do tubo à prova de explosão está equipada com uma folha de vidro.Quando ocorre uma falha dentro do transformador e é gerada alta pressão, o gás no óleo romperá a folha de vidro e será descarregado para fora do tanque de óleo para liberar a pressão, protegendo assim o tanque do transformador de danos.
(7) Termômetro: O termômetro é instalado no cilindro de temperatura lateral na tampa do tanque de combustível para medir a temperatura superior do óleo no tanque de combustível.
(8) Bucha: A bucha é um dispositivo isolante que conduz os fios dos enrolamentos de alta e baixa tensão do transformador para fora do tanque.Não é apenas o isolamento do chumbo ao solo (casca), mas também desempenha o papel de fixar o chumbo.
(9) Dispositivo de resfriamento: O dispositivo de resfriamento é um dispositivo que dissipa o calor gerado pelo transformador durante a operação.
(10) Purificador de óleo: também conhecido como filtro de diferença de temperatura.Sua parte principal é um tanque de óleo de rede cilíndrica soldado com placas de aço, que é instalado em uma das laterais do tanque de óleo do transformador.O tanque é preenchido com adsorventes como sílica gel e alumina ativada.Durante a operação, devido à diferença de temperatura entre o óleo superior e o óleo inferior, o óleo do transformador flui de cima para baixo através do purificador de óleo para formar convecção, o óleo entra em contato com o adsorvente e a umidade, ácidos e óxidos nele contidos são absorvidos , para que o óleo seja purificado.Prolongue a vida útil do óleo.O purificador de óleo do transformador de forte circulação de óleo depende da diferença de pressão do fluxo de óleo para fazer o óleo do transformador fluir através da bomba de purificação de óleo para atingir o propósito de purificação.
Para mais informações sobre transformador, você pode conferir este artigo: O propósito do transformador
